oświetlenie przestrzeni nóg z tyłu - kostka fotela

Uzupełnienie montażu o instalację kostki powstała dzięki Rikiemu i jego komentarzowi pod tym postem. Jeśli ktoś jest zwolennikiem montażu jak najbardziej zbliżonego do oryginału, polecam uzupełnić instalację według poniższej instrukcji. Koszt nie jest zbyt duży - zamyka się w ok 40-50 zł na fotel, a daję satysfakcję z wykończenia naszej modyfikacji prawidłowo. Wystarczą nam para kostek (wtyczek) oraz para przewodów.

---

Uzupełnienie do pełnego montażu oświetlenia:

Ośw. przestrzeni nóg - przód >>>

Ośw. przestrzeni nóg - tył >>>

---

	Czas montażu:	ok. 45-60 min.
	Wymagania:	oświetlenie przestrzeni nóg z tyłu
	Potrzebne narzędzia:	klucz SPLINE M10 szczypce do przewodów lutownica
	Potrzebne części:	kostka żeńska: 1J0973332 [szt. 2] kostka męska: 1J0973119 [szt. 2] przewód serwisowy: 000979131 E [szt. 2] przewód serwisowy: 000979132 E [szt. 1] przewód o przekroju 0,5 mm [2 mb] taśma izolacyjna: parciana Opaska zaciskowa: czarna 2,5/100 mm [szt. 6-8]
	Części wymontowane:	–

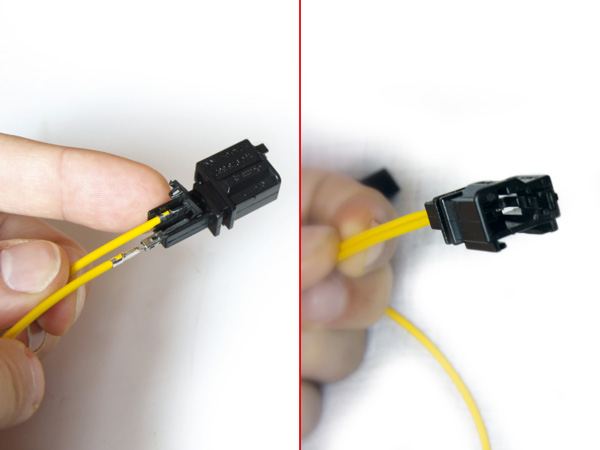

Zaczniemy od przygotowania kostek - do większej wkładamy dwa końce
przewodu męskiego z numerem 000 979 132,

do mniejszej - dwie końcówki przewodu 000 979 131, po czym
przecinamy oba przewody na końcu.

Czas na montaż. Odkręcamy fotel - 4 śruby SPLINE M10.

Następnie odpinamy wszystkie kostki z gniazda fotela

Teraz zabieramy się do przewodów. Ten przewód, który biegnie
do przedniego oświetlenia nóg łączymy z większą kostką.
Trzeba zaznaczyć lub zapamiętać który przewód jest dodatni.
Drugi przewód zostawiłem wolny nie łącząc go z masą
znajdującą się na przednim słupku, zbyt mocno czasochłonna.
Uziemienie zostawiłem tu gdzie było wcześniej, natomiast
przewody z kostki na (-) wypuściłem bez połączenia na
przyszłość kiedy będzie więcej czasu.

Tu już połączone dwie kostki.

Miejsce gniazda większej kostki zaznaczyłem na fotografii powyżej.
Wkładamy ją od dołu - i tu przydadzą się cienkie palce, ponieważ
kostka łatwo nie wchodzi.

Kostka na miejscu,

więc czas na podłączanie wszystkich przewodów. Trzeba pamiętać
że nasza mała kosteczka jest identyczna z tą od klamry na pas
bezpieczeństwa - nie pomylcie podłączenia.

Na koniec przykręcamy fotel i zabieramy się za drugą stronę.
